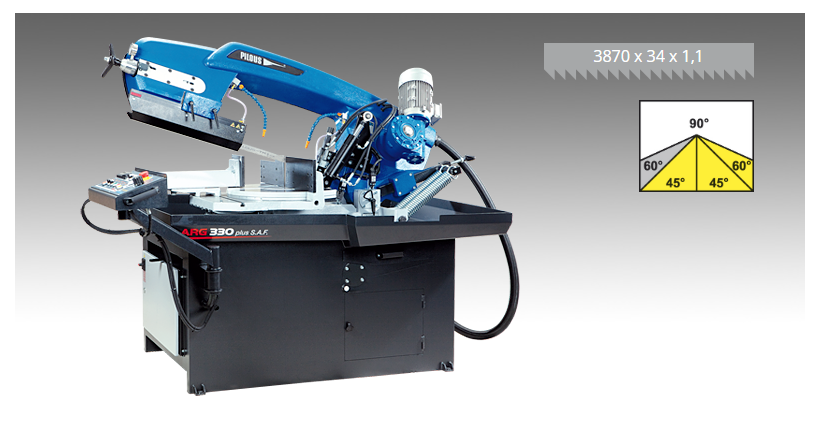

PILOUS ARG 330 plus S.A.F. pásová pila na kov

Detailní popis

Zcela nová, převratná koncepce odlitku ramene pily a nový unikátní design. Odlitek ramene pily je po celé délce ve svých nosných částech dutý, tvoří uzavřený profil. To zaručuje optimální tuhost celého systému a maximálně přesný řez. Robustní pásová pila nachází všeobecné uplatnění ve všech náročných výrobních provozech. Přesný řez i u velkých průřezů zaručuje pilový pás o velikosti 34 x 1,1 mm. Je vyráběn v mnoha variantách a umožňuje průmyslové dělení široké škály materiálů, včetně nerezu nebo nástrojových ocelí. K mnohostrannému využití přispívá i systém svěráku umožňující oboustranné plynulé nastavení úhlu řezu v rozsahu 60° vpravo a 45° vlevo.

Snadné intuitivní ovládání pomocí dotykového displeje na ergonomickém otočném centrálním ovládacím panelu. Na displeji se také nastavuje potřebná výška zdvihu ramene pilového pásu dle průřezu děleného materiálu. Dále umožňuje sledovat počet uříznutých kusů z nastavené série a diagnostiku stroje (vstupy a výstupy na PLC, historii poruch). Na displeji se během řezu zobrazují rychlost pilového pásu, zatížení hlavního motoru a případná chybová hlášení. Po přepnutí do ručního režimu je možné všechny funkce ovládat i samostatně. Stroj je vybaven výkonným průmyslovým hydraulickým agregátem, který umožňuje i nastaveni potřebné síly přítlaku svěráku. To vše ve spojení s hydraulicky ovládaným posuvem pilového pásu do řezu podstatně zvyšuje produktivitu řezání, zvláště u velkých sérií a dělení plných a vysoce jakostních materiálů. K dosažení maximální produktivity řezání slouží i možnost nastavení optimální rychlosti pilového pásu pomocí frekvenčního měniče v rozsahu 15–90 m/min., což výrazně přispívá i k přesnosti řezu a životnosti pilových pásů. K celkové stabilitě stroje pomáhá i velký robustní podstavec. Standardně je vybaven vyjímatelnou nádobou na třísky, nebo, jako příslušenstvím, šnekovým dopravníkem třísek.

• Velmi robustní konstrukce stroje, tvořená odlitky v šedé litině, zaručuje bezpečné pohlcování vibrací.
• Aby bylo dosaženo maximální tuhosti celého systému, a tím i přesnosti řezu, je rameno pilového pásu na mohutném otočném stole uchyceno z obou stran v masivních „domcích“, osazených předepjatými kuželíkovými ložisky.
• Nejmodernější koncepce ramene pilového pásu zaručuje velké řezné rozsahy při kolmých řezech i při dělení pod úhlem.
• Otočný stůl se otáčí zároveň s pilovým pásem. Nedochází tím k zařezávání pilového pásu do ložné plochy svěráku.
• Masivní systém natáčení ramene s velkými ložnými plochami zaručuje mimořádnou stabilitu stroje i při řezání těžkých obrobků.
• Jednoduchá aretace a nastaveni požadovaného úhlu řezu na úhlové stupnici s pevnými dorazy pro 45° vlevo a 60° vpravo.
• Masivní svěrák zajišťuje snadné a spolehlivé upnutí materiálu.
• Velký průměr oběžných kol a precizní třístranné tvrdokovové vedení zaručují dlouhodobou životnost pilového pásu a přesnost řezu.
• Naddimenzované uložení oběžných kol, systému napínacího kola a všech rotačních částí zvyšují dlouhodobou životnost stroje.
• Tichý a bezúdržbový pohon pilového pásu je zajištěn průmyslovým elektromotorem se šnekovou převodovkou.
• Ke stroji je zapojen kompletní chladící systém s výkonným čerpadlem a možností samostatné regulace průtoku na obou vodících kostkách. Vana emulze s čerpadlem je umístěna v podstavci stroje.
• V dutých částech ramene jsou ukryty všechny rozvody elektroinstalace a chladící kapaliny, a tím jsou chráněny proti poškození.
• Nový koncept ramene přináší také velké zjednodušení při výměně pilového pásu nebo při čištění vnitřku ramene, kdy se zadní kryt ramene jednoduše vyklopí na pantech a zůstane zaaretovaný v horní poloze.
• Kontrola správného napnutí nebo přetržení pilového pásu. Při přetržení pilového pásu se stroj automaticky vypne.
• Snadné ovládání pomocí ergonomicky umístěných ovládacích prvků (elektro i hydraulika) na otočném panelu.
• Stroj je vybaven nastavitelným odklopným dorazem materiálu s 500mm stupnicí. Odklopný systém brání vzpříčení řezaného materiálu.
